Contrats, bons de commande et bons de livraison

Cette vue métier regroupe les concepts relatifs aux contrats, bons de commande et bons de livraison.

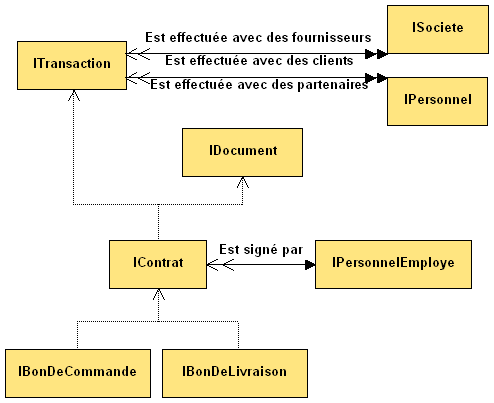

Vue sur le modèle métier

Voici comment se lisent les relations entre les interfaces métiers :

Une Transaction est effectuée avec une ou plusieurs Sociétés fournisseurs, une ou plusieurs Sociétés clients ou une ou plusieurs Sociétés partenaires. Une Société peut participer à zéro à plusieurs Transactions en tant que fournisseur, client ou partenaire.
Une Transaction est effectuée avec un ou plusieurs Personnels chez des fournisseurs, un ou plusieurs Personnels chez des clients ou un ou plusieurs Personnels chez des partenaires. Un Personnel peut participer à zéro à plusieurs Transactions en tant que fournisseur, client ou partenaire.
Un Contrat est une sorte de Transaction et une sorte de Document par extension.
Un Contrat est signé par un PersonnelEmployé. Un PersonnelEmployé peut signer de zéro à plusieurs Contrats.
Un BonDeCommande est une sorte de Contrat par extension.
Un BonDeLivraison est une sorte de Contrat par extension.

De plus :

Un bon de commande comporte au moins un document référencé : le contrat commercial.
Un bon de livraison comporte au moins un document référencé : le bon de commande.

L'héritage du type Objet par tous les autres types n'est pas retranscrit sur le diagramme.

L'héritage de l'interface ObjetMetier par toutes les autres interfaces n'est pas retranscrit sur le diagramme.

Interface métier	Sémantique
IBonDeCommande	Bon de commande : article, client, détail, etc.
IBonDeLivraison	Bon de livraison : article, détail, client, etc.
IContrat	Contrat : société cliente, date signature, date application, etc.
IDocument	Document de gestion : rédacteur, montant total, détail, etc.
IIndividu	Individu : nom, prénom, date de naissance, coordonnées, etc.
IPersonnel	Personnel travaillant pour l'entreprise : état civil, coordonnées, etc.
IPersonnelEmploye	Personnel employé de l'entreprise : état civil, coordonnées, date d'entrée, date de sortie, etc.
ISociete	Société : raison sociale, coordonnées, immatriculation, etc.
ITransaction	Transaction commerciale : clients, fournisseurs, partenaires, etc.
