Masque dessin - Définit un masque de dessin à partir d'un contour
Instruction. Définit un masque de dessin à partir d'un contour.
Syntaxe
Contour ( Contour PairImpairOption )
Description
L'instruction Contour permet de créer un masque de dessin à partir d'un contour.
Un contour est composé de :
- Un point initial.
- Un enchaînement de contours élémentaires - arcs, courbe de Bézier, ligne, poly Bézier et poly lignes.
La signification du paramètre ReglePairImpair détermine comment est détecté l'intérieur et l'extérieur du contour :

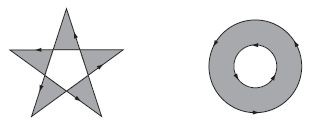

- PairImpair..
En ce cas, seul compte le franchissement de la frontière du contour.
Un nombre impair de franchissements définit l'intérieur du contour. Un nombre pair de franchissements définit l'extérieur du contour.

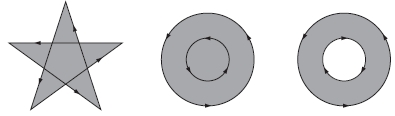

- Contour..
En ce cas, seule compte l'orientation contour.
L'intérieur du contour est à gauche de celui-ci - sens trigonométrique. L'extérieur du contour est à droite de celui-ci - sens rétrograde.
Exemple
Source Image "Mon image" Version 1.0.0;
Image MonImage CouleursVraies
/***************************/
...
MasqueDessin(Contour((200, 100)+Arc((100, 100)-(300, 200), (300, 150))));
/* Crée un masque de dessin à partir d'un contour. */
...
Fin Image
Voir aussi
Rectangle pour créer un masque de dessin à partir d'un rectangle.
NomFichierImage pour créer un masque de dessin à partir d'une image.
OctetsImage pour créer un masque de dessin à partir d'une image.
